ReVox A78 24V einstellen?

[Gast]

AW: ReVox A78 24V einstellen?

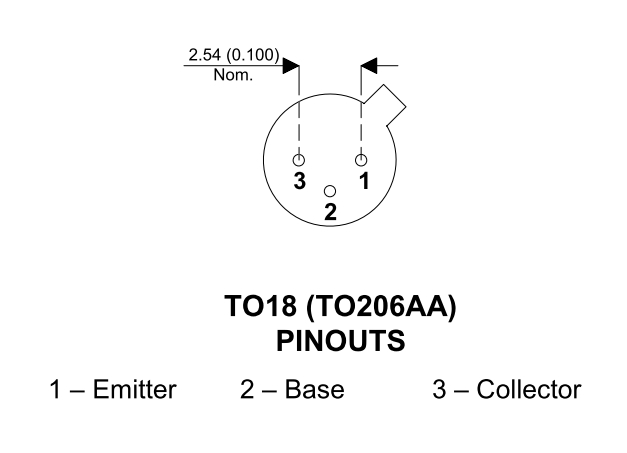

Nein, bitte nicht die Anschlüsse vertauschen!
Transistor könnte sofort Schaden nehmen und die Schaltung wird auch nicht
funktionieren , egal ob PNP oder NPN Transistor !!

Ob du den Transistor auf dem anderen Kanal mittauscht bleibt dir überlassen.
Eine dringende Notwendigkeit sehe ich nicht , da Halbleiter eher selten ausfallen , im Gegensatz zu Tantal+ Elektolyt-Kondensatoren , die man schon eher vorsorglich auswechseln sollte .

[David.L]

AW: ReVox A78 24V einstellen?

Hallo humax5600,

und wieder danke ich Dir für Deine Hilfe

Nein, bitte nicht die Anschlüsse vertauschen!

Das verstehe ich noch nicht so ganz, möchte mich aber gerne hierzu noch einmal melden.
Aber erst noch etwas einlesen, eventuell verstehe ich das dann endlich, warum man bei einem NPN Emitter und Kollektor nicht vertauschen darf.



Liebe Grüße,

David

[David.L]

AW: ReVox A78 24V einstellen?

Hallo,

und mal wieder ich mit wohl hoffentlich der letzten Frage (erst einmal).

Jetzt geht es um die Platine Filterstufe, dass ist die Platine, wo die 5 Schalter an der Fronplatte verbaut sind.

Angeblich sind laut Schaltplan 4 Tanatlkondensatoren mit 0,47µF 35V verbaut.
Bei ist das nicht der Fall.


bild upload


bilder kostenlos hochladen

Das sind die bei mir verbauten Tantals.


foto upload

ich denke mir, dass die beiden bunten (im roten Kreis) die 0,47µF 35V Tantals sind?
Genau die gleichen waren auch auf der Eingangsstufe verbaut.


kostenlose bilder

Und die beiden Tantals waren bei mir verbaut. Die Werte lassen sich aber gut ablesen 1µF 35V.


bilder hochladen kostenlos

Handelt es sich bei den beiden bunten ebenfalls um 0,47µF 35V Tantalkondensatoren?
Wenn ja, kann ich diese auch durch 0,47µF Folienkondensatoren ersetzten?

Liebe Grüße,

David

[Gast]

AW: ReVox A78 24V einstellen?

http://elektronik-kurs.net/elektroni...ls-verstarker/

[David.L]

AW: ReVox A78 24V einstellen?

Hallo humax5600,

danke Dir.


bilder hochladen kostenlos

Die untere Farbe des Tantals (3. Ring), ist meiner Meinung nach rosa.
Rosa finde ich nicht in der Tabelle.
Oder soll das orange sein?
Der verbaute Tantal hat nur 3 Ringe und einen grauen Punkt. ich glaube das der graue Punkt einmal den + Pol markiert und eventuell Volt angibt.
Sorry bitte, ich komme mit dem kleinen Kollegen nicht klar.

Nach der Tabelle würde ich den Tantal dann für einen 47µF Tantal halten. Das würde aber irgend wie nicht zum Schaltplan passen, wenn ich den richtig deute.


Liebe Grüße,

David

[David.L]

AW: ReVox A78 24V einstellen?

Hallo,

ich glaube jetzt habe ich es. 1. Ring ist gelb = (4) 2. Ring ist violett = (7)
3. Ring soll wohl dann der graue Punkt sein = x (0,01)
4. Ring ist rosa = (35V)

Ich hoffe das ich jetzt richtig liege, dann würde ich das so verstehen, dass es sich in der Tat um einen 0,47µF 35V Tantal handelt?

Liebe Grüße,

David

[Gast]

AW: ReVox A78 24V einstellen?

Ja, das sollte so passen .

Schliess doch den Kondensator einfach mal an dein UNI-T UT61B
an und schau wieviel uF dort angezeigt werden.

[David.L]

AW: ReVox A78 24V einstellen?

Hallo humax5600,

und wieder vielen danke!

Schliess doch den Kondensator einfach mal an dein UNI-T UT61B
an und schau wieviel uF dort angezeigt werden.

Du das habe ich zur Kontrolle gemacht, es werden mir 0,563 µF angezeigt.
Von daher gehe ich wirklich davon aus, dass es sich hier um den 0,47µF Tantal handeln sollte.

Zu dem Transistor möchte ich später noch einmal kommen.

Macht es Sinn, diesen dann durch einen Folienkondensator zu ersetzen? Denn den habe ich noch da.

Liebe Grüße,

David

[Gast]

AW: ReVox A78 24V einstellen?

Habe ich bei meinen A77 Tonbandgeräten auch so gemacht.
Tantal raus und Elko bzw. Folienkondensator rein.
http://www.reichelt.de/index.html?AC...=MKS-02%20470N

[David.L]

AW: ReVox A78 24V einstellen?

Den habe ich auch, nur von einer anderen Firma.

http://www.pollin.de/shop/dt/MzM4OTk3OTk-/Bauelemente_Bauteile/Passive_Bauelemente/Kondensatoren/Folienkondensator.html

Ich hoffe die taugen auch was.

Liebe Grüße,

David

[Gast]

AW: ReVox A78 24V einstellen?

Die sollen wohl gehn, evtl. vorher mit DVM auf Funktion prüfen .

Hab noch was zum Aufbau und Arbeitsweise von bipolaren Transistoren
gefunden. Kannst du dir ja mal in Ruhe anschauen.

http://www.prof-gossner.eu/pdf/09-Bi...Transistor.pdf

Dann wirst du wahrscheinlich auch verstehen warum du den Transistor nicht
verpolen darfst! (Kollektor/Emitter Dotierung)

p.s. bitte nicht jedesmal bedanken ; ist doch selbstverständlich das man
sich hier gegenseitig hilft.
mfg

[David.L]

AW: ReVox A78 24V einstellen?

Die sollen wohl gehn, evtl. vorher mit DVM auf Funktion prüfen .

Habe doch noch welche von der Firma WIMA gefunden. Sind nach ganz unten gerutscht in meiner Kiste
Das ist auch ein Fehler von mir, überprüfe die neuen Teile nie. Das sollte ich auf jeden Fall ändern. Baue mir nachher Fehler ein.

Hab noch was zum Aufbau und Arbeitsweise von bipolaren Transistoren
gefunden. Kannst du dir ja mal in Ruhe anschauen.

Das werde ich machen, aber wirklich in Ruhe.

Möchte aber gerne mal meinen Gedankengang (in den nächsten Tagen) zu dem Transistor hier schreiben.

p.s. bitte nicht jedesmal bedanken ; ist doch selbstverständlich das man
sich hier gegenseitig hilft.

humax5600,

dass ist schön wenn Du das so siehst, aber, wenn sich schon jemand die Mühe und die Zeit macht, dazu noch die Geduld hat, finde ich eine Bedankung irgend wie das mindeste.
Und für jede Hilfe, bin ich immer sehr dankbar.

Liebe Grüße,

David

[David.L]

AW: ReVox A78 24V einstellen?

Hallo,

so heute habe ich die Netzteilplatine überholt.


Kostenlos Bilder hochladen


Kostenlos Bilder hochladen

Und die Filterstufe, dort habe ich die beiden bunten 0,47µF Tantals gegen die WIMA Folienkondensatoren 0,47µF getauscht.

Alles schön wieder zusammen gebaut und angeschlossen. Nach dem einschalten tat sich nichts.
Da fing es ganz langsam an, dass mir der Schweiß den Rücken runterlief.
Was jetzt? Die 3 Gleichrichter falsch eingebaut?

Also Gerät mal wieder aus dem Holzgehäuse genommen und siehe da, der David hatte vergessen die Kabel für die Spannungsversorgung (24V) und für die Powerlampe anzuschließen


bilder uploaden

Wieder an den Strom gehängt und das Gerät funktioniert wieder Die 24V noch eingestellt und Glücklich sein.

Was mir nur aufgefallen ist, dass die 24V Spannung nach einer Zeit etwas ansteigt auf 24,10V. Wie weit die Spannung noch ansteigt weiß ich nicht. Ist das normal?
Habe einfach von 24,10V wieder auf 24V runtergeschraubt.

Liebe Grüße,

David

[peter-hifi]

AW: ReVox A78 24V einstellen?

Habe einfach von 24,10V wieder auf 24V runtergeschraubt.

Liebe Grüße,

David

Dann viel vergnügen beim Hören!

[David.L]

AW: ReVox A78 24V einstellen?

Hallo Peter,

Dann viel vergnügen beim Hören!

Oh das habe ich Peter, nur noch 2 Kondensatoren müssen getauscht werden und die vier dicken Elkos.
Aber die 2 machen mir noch Kopfschmerzen, wegen der beschissenen Stelle

Irgend wann, wenn ich mal ganz viel Lust habe, kommen die endlich raus.

Liebe Grüße,

David
